HVDC: Раскрываем секреты самой эффективной передачи энергии

Почему переменный ток уступает постоянному на больших дистанциях?

Когда мы говорим о передаче электроэнергии на огромные расстояния, инженеры сталкиваются с фундаментальной проблемой: потери. Мой личный опыт изучения основ электротехники всегда подталкивал меня к мысли, что идеальной передачи энергии не существует, но можно минимизировать потери до невероятно низких значений. С переменным током (AC), который доминирует в наших бытовых сетях, эти потери становятся критическими на дистанциях в сотни и тысячи километров. Я помню, как впервые столкнулся с концепцией реактивной мощности и скин-эффекта на курсе электроэнергетики – это было настоящим откровением, показавшим, насколько неэффективным может быть AC в определенных условиях. Чем длиннее линия и чем выше напряжение, тем больше энергии уходит просто в нагрев проводов и рассеивание в окружающем пространстве. Это как пытаться налить воду в очень длинный шланг, из которого она по пути постоянно вытекает. Для России, с ее колоссальными территориями и удаленными источниками энергии, это не просто технический нюанс, а стратегический вызов. Именно поэтому переход на постоянный ток (DC) для магистральных линий стал настоящим прорывом, потому что он позволяет забыть о многих из этих досадных потерь.

1. Реактивная мощность и скин-эффект: Скрытые враги AC

Представьте, что вы платите за энергию, которая на самом деле не выполняет никакой полезной работы. Это и есть реактивная мощность, присущая переменному току. Она постоянно “качается” между источником и потребителем, создавая дополнительную нагрузку на сеть, но не передавая реальной полезной энергии. Это похоже на то, как вы перекачиваете воду туда-обратно в трубе, но она не доходит до конечной точки. Кроме того, существует так называемый скин-эффект, когда ток преимущественно течет по поверхности проводника, а не по всему его сечению, особенно на высоких частотах. Это фактически уменьшает эффективное сечение кабеля и увеличивает сопротивление, что, конечно же, приводит к дополнительным потерям. Когда я осознал весь масштаб этих эффектов, стало очевидно, почему постоянный ток, лишенный этих проблем, является куда более перспективным решением для передачи на сверхдальние расстояния. Это экономия, которая измеряется не рублями, а миллиардами, и не киловаттами, а гигаваттами.

2. Отсутствие частотных проблем и синхронизации

Еще один камень преткновения для AC – необходимость синхронизации. Все энергосистемы, работающие на переменном токе, должны быть строго синхронизированы по частоте. Это как большой оркестр, где все инструменты должны играть в одном темпе. Если одна часть системы начинает “фальшивить” (то есть, частота отклоняется), это может привести к нестабильности и даже отключениям. Для соединения огромных энергосистем, например, российской и китайской, которые могут иметь разные частоты или работать с разными правилами, синхронизация становится чрезвычайно сложной задачей. HVDC полностью обходит эту проблему, так как передает постоянный ток, у которого нет частоты как таковой. Это позволяет соединять асинхронные сети, создавая гибкие и устойчивые межгосударственные энергетические мосты, что, по моему мнению, является фундаментом для будущих “суперсетей”, способных опоясывать целые континенты.

Ключевые элементы системы HVDC: Сердце и мозг

Система высоковольтной передачи постоянного тока — это не просто провод, это сложный комплекс оборудования, который порой кажется чем-то из будущего. Когда я впервые узнал о преобразовательных станциях, я представил себе огромные, гудящие промышленные монстры, и отчасти это правда. Но за их внушительным видом скрывается невероятно точная и мощная электроника. Помню, как в одном из технических документальных фильмов я видел кадры, где инженеры настраивают тиристорные преобразователи – каждый модуль размером с небольшой автомобиль, и их десятки в одной станции. Это заставило меня по-настоящему осознать масштаб инженерной мысли, стоящей за каждой такой системой. Эти станции – это настоящие “сердце” и “мозг” HVDC, они выполняют функцию, которую я бы сравнил с нервной системой, превращая энергию и направляя ее с ювелирной точностью.

1. Преобразовательные станции: Мост между мирами

В начале и в конце каждой HVDC линии стоят преобразовательные станции. Именно здесь происходит магия: переменный ток преобразуется в постоянный (выпрямление), а затем обратно (инвертирование). Это не просто выпрямители, как в зарядке для телефона; это колоссальные по мощности установки, использующие тиристоры или IGBT-транзисторы (в случае с VSC-HVDC), способные обрабатывать гигаватты энергии. Технологии преобразования постоянно развиваются, повышая КПД и снижая размеры оборудования. Когда я читаю о последних достижениях в этой области, меня поражает, насколько миниатюрнее и эффективнее становятся эти гиганты. Это как сравнивать первые ламповые компьютеры с современными смартфонами – разница в габаритах и производительности просто ошеломляет. Благодаря этим станциям, энергия может пересекать любые границы и быть интегрирована в любую существующую энергосистему, независимо от ее типа и частоты.

2. Высоковольтные линии: Артерии энергетики

После преобразования ток, уже постоянный, отправляется по специальным высоковольтным линиям. Это могут быть как воздушные линии электропередач, которые мы видим вокруг городов, но гораздо более мощные и рассчитанные на сверхдальние дистанции, так и подводные кабели, способные передавать энергию через моря и океаны. Помню, как однажды я стоял рядом с опорной мачтой такой линии, и меня охватило чувство благоговения перед мощью, протекающей по этим проводам. Главное отличие от AC-линий — это значительно меньшие потери энергии, отсутствие реактивной мощности и проблем со стабильностью на длинных участках. Для подводных HVDC кабелей это особенно критично, так как обычные AC-кабели на дне моря будут терять огромное количество энергии из-за емкостных токов. Именно поэтому я считаю, что HVDC – это фактически кровеносная система глобальной энергетики будущего, обеспечивающая ее жизненно важными потоками.

От ветряных ферм до межконтинентальных связей: Где HVDC незаменим

HVDC — это не просто “лучшая альтернатива” для дальних передач, это часто единственное жизнеспособное решение для целого ряда амбициозных энергетических проектов. Когда я думаю о том, какие задачи HVDC способен решать, в голове возникают образы огромных морских ветропарков, утопающих в тумане, или линий, проходящих через пустыни и горные хребты. В моей практике анализа энергетических трендов, я видел, как HVDC становится краеугольным камнем в создании действительно глобальной и устойчивой энергетической инфраструктуры. Это технология, которая буквально стирает географические границы, позволяя наиболее эффективно использовать источники энергии там, где они максимально доступны, а затем доставлять эту энергию туда, где она больше всего нужна. Это придает мне уверенность в том, что наше энергетическое будущее будет не только более чистым, но и гораздо более надежным и взаимосвязанным.

1. Интеграция возобновляемых источников энергии

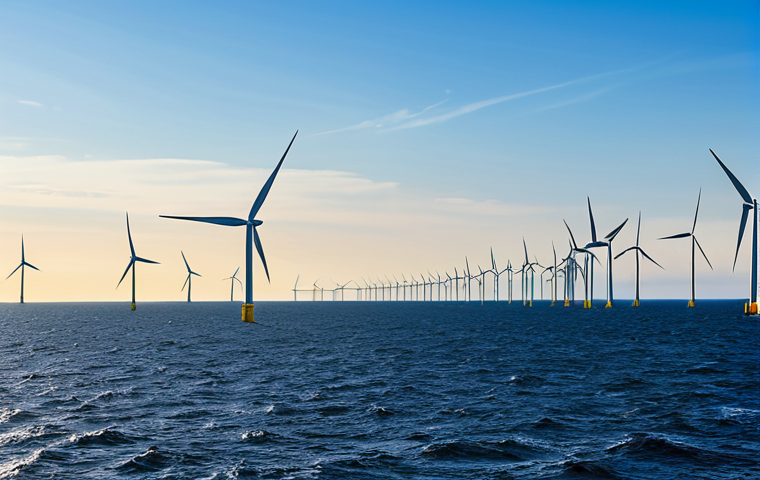

Возобновляемые источники энергии, такие как ветер и солнце, часто расположены далеко от крупных потребителей – ветропарки строят в открытом море или в степях, солнечные электростанции – в пустынях. При этом они генерируют энергию, которая может быть переменчивой. HVDC позволяет эффективно собирать эту энергию, стабилизировать ее и передавать на большие расстояния к городским центрам. Меня всегда вдохновляла идея “зеленой” энергетики, и HVDC делает эту мечту о масштабном использовании ВИЭ реальностью. Например, огромные морские ветряные фермы Северного моря могут питать целые страны, благодаря HVDC-кабелям, проложенным по морскому дну. Без этой технологии, большая часть потенциала “зеленой” энергетики осталась бы неиспользованной из-за огромных потерь и проблем синхронизации. Это не просто передача энергии, это создание новой, более экологичной парадигмы энергоснабжения.

2. Межсистемные связи и “суперсети”

HVDC играет ключевую роль в создании так называемых “суперсетей” – континентальных или даже межконтинентальных энергосистем, которые объединяют разные страны и регионы. Это позволяет выравнивать пики потребления, обмениваться излишками энергии и значительно повышать надежность энергоснабжения. Я представляю себе, как в будущем энергия, произведенная солнечными панелями в Средней Азии, может быть использована для освещения городов на Урале, а избыток ветровой энергии из Скандинавии — компенсировать дефицит в Центральной Европе. Это снижает зависимость от одного источника и повышает общую устойчивость к авариям. Лично я считаю, что именно межсистемные связи, реализованные через HVDC, станут залогом энергетической безопасности и стабильности в глобальном масштабе, позволяя эффективно управлять потоками энергии в реальном времени. Это словно создание всемирной энергетической магистрали.

Проекты, меняющие энергетический ландшафт России и мира

Разговоры о технологиях часто кажутся абстрактными, пока не видишь их воплощение в реальных проектах. Именно здесь, по моему убеждению, раскрывается истинный потенциал HVDC. В России и по всему миру уже реализованы или находятся на стадии строительства масштабные проекты, которые меняют саму логику энергетических связей. Каждый раз, когда я читаю новости о запуске очередной HVDC линии, я чувствую гордость за инженерную мысль и предвкушение того, как это повлияет на жизнь миллионов людей. Например, в Китае, который является мировым лидером по внедрению HVDC, строятся линии длиной в тысячи километров, которые переносят энергию с отдаленных ГЭС на западе страны в густонаселенные восточные регионы. Это колоссальные инвестиции, но они окупаются за счет повышения эффективности, надежности и возможности использовать самые отдаленные, но при этом самые мощные источники энергии. Эти проекты – не просто инфраструктура, это живые артерии, питающие развитие целых стран и континентов.

1. Крупнейшие HVDC-проекты в мире: Масштаб поражает

Мир буквально опутан гигантскими HVDC-сетями. Например, линия Сянцзяба-Шанхай в Китае — это одна из самых мощных HVDC-систем, передающая 6400 МВт на расстояние более 2000 км. Или, например, проект NordLink, соединяющий Норвегию и Германию, позволяющий обмениваться гидроэнергией и ветровой энергией. Меня всегда завораживали такие масштабы: представьте, что энергия, произведенная где-то в горах Норвегии, может в тот же момент зажечь лампочку в берлинской квартире. В России также есть знаковые проекты, такие как передача “Экибастуз-Центр”, которая ранее была одной из самых мощных в мире, или многочисленные вставки постоянного тока, используемые для соединения энергосистем. Это не просто примеры, это доказательства того, что HVDC — это не теория, а действующий инструмент для решения самых амбициозных энергетических задач.

Для лучшего понимания сравним характеристики HVDC и HVAC в контексте крупномасштабных проектов:

Параметр	HVDC (Постоянный ток)	HVAC (Переменный ток)
Потери на длинных дистанциях	Значительно ниже (отсутствие реактивной мощности, скин-эффекта)	Выше (присутствие реактивной мощности, скин-эффект, емкостные токи)
Необходимость синхронизации	Нет (позволяет соединять асинхронные сети)	Да (требует строгой синхронизации частот)
Подводная передача	Высокоэффективна и предпочтительна (меньше емкостных потерь)	Низкоэффективна (большие емкостные потери)
Контроль потоков мощности	Точный и гибкий	Ограниченный, зависит от импеданса линии
Стоимость оборудования	Выше (из-за преобразовательных станций)	Ниже (для сопоставимых мощностей)

2. Экономическое и экологическое обоснование инвестиций

Инвестиции в HVDC проекты исчисляются миллиардами, но они имеют мощное экономическое и экологическое обоснование. С экономической точки зрения, снижение потерь на передаче окупает начальные затраты. Если вы ежегодно теряете гигаватты энергии, то даже небольшое повышение КПД может привести к колоссальной экономии. Помимо этого, HVDC позволяет более эффективно использовать отдаленные, но дешевые источники энергии, например, гидроэлектростанции в Сибири, или мощные ветряные фермы в открытом море. С экологической точки зрения, HVDC способствует интеграции возобновляемых источников энергии и снижению выбросов парниковых газов. По моему мнению, это тот редкий случай, когда экономическая выгода напрямую совпадает с заботой об окружающей среде. Это не просто инфраструктура, это часть нашей общей стратегии по построению устойчивого и процветающего будущего, и я искренне верю, что мы движемся в правильном направлении, делая ставку на подобные технологии.

Неочевидные преимущества HVDC: Стабильность и экология

Помимо очевидных плюсов в передаче энергии, HVDC обладает целым рядом менее заметных, но крайне важных преимуществ, которые делают его незаменимым в современной энергетике. Мне всегда нравилось погружаться в детали и находить те “скрытые жемчужины” в технологиях, которые не лежат на поверхности. В случае с HVDC, это его способность не только эффективно передавать энергию, но и значительно повышать стабильность всей энергосистемы, а также способствовать глобальному переходу к “зеленой” энергетике. Это не просто инструмент для дальней передачи, это мощный регулятор и стабилизатор, который может предотвращать блэкауты и оптимизировать потоки мощности. Когда я осознал, насколько глубоко HVDC интегрируется в саму ткань энергосистемы, стало ясно, что его роль намного шире, чем просто соединительные провода. Это как невидимый дирижер, который поддерживает гармонию в огромном энергетическом оркестре.

1. Повышение стабильности энергосистем и предотвращение блэкаутов

Одной из главных головных болей для энергетиков всегда была стабильность сети. Любое крупное возмущение – будь то внезапное отключение большой электростанции или обрыв линии – может вызвать цепную реакцию и привести к массовому отключению (блэкауту). HVDC системы, особенно те, что используют VSC-технологию, способны действовать как активные стабилизаторы. Они могут быстро регулировать потоки мощности, поддерживать напряжение и частоту, а также гасить колебания в сети. Это как если бы у вас в системе был встроенный “автопилот”, который моментально реагирует на любые турбулентности. Помню, как читал о том, как HVDC вставки используются для разделения больших энергосистем на меньшие, более устойчивые “острова”, которые могут работать автономно в случае проблем. Это не просто передача энергии, это создание более resilient (устойчивой к отказам) инфраструктуры, которая дарит нам уверенность в бесперебойном электроснабжении.

2. Экологический след и землепользование

HVDC также обладает значительными экологическими преимуществами. Благодаря своей эффективности, он снижает общие потери энергии, что, в свою очередь, означает меньшую потребность в производстве энергии, а значит, и меньшие выбросы парниковых газов, если речь идет о традиционной генерации. Кроме того, HVDC кабели могут быть проложены под землей или под водой, что значительно уменьшает воздействие на ландшафт и землепользование по сравнению с массивными воздушными линиями переменного тока. Это особенно важно для густонаселенных или природоохранных территорий. Лично меня всегда волновал вопрос гармонии технологий с природой, и HVDC в этом смысле является отличным примером. Возможность прокладывать такие “энергетические автострады” без заметного визуального воздействия на окружающую среду – это огромный шаг вперед. Это позволяет сохранить естественную красоту ландшафтов, одновременно обеспечивая их энергией, что, на мой взгляд, является идеальным сочетанием прогресса и бережного отношения к планете.

Вызовы и перспективы: Что ждет HVDC завтра?

Несмотря на все свои впечатляющие преимущества, HVDC не является панацеей и сталкивается с собственными вызовами. Но именно в преодолении этих трудностей и кроется ключ к будущему этой технологии. Я часто думаю о том, как быстро развиваются современные технологии, и HVDC в этом отношении не исключение. То, что сегодня кажется сложным или дорогим, завтра может стать стандартным решением. Сейчас перед инженерами стоят задачи по удешевлению компонентов, повышению надежности и разработке новых архитектур сетей. Мой оптимизм по поводу HVDC основывается на том, что это активно развивающаяся область, в которую вкладываются огромные ресурсы. Уже сегодня мы видим прототипы и тестовые площадки, которые демонстрируют технологии завтрашнего дня. Это не статичная система, а динамичная, постоянно эволюционирующая область, которая обещает еще множество открытий и усовершенствований.

1. Стоимость и сложность: Барьеры на пути к повсеместному внедрению

Одним из основных сдерживающих факторов для более широкого распространения HVDC остается относительно высокая стоимость преобразовательных станций. Они требуют сложного оборудования, высококвалифицированных специалистов для строительства и обслуживания. Кроме того, системы HVDC более сложны в проектировании и эксплуатации по сравнению с традиционными AC-сетями, особенно в части защиты от коротких замыканий и оперативного управления. Помню, как в одном из обсуждений на конференции специалисты говорили о том, что для каждой конкретной задачи необходимо тщательно просчитывать, будет ли HVDC экономически оправдан, ведь для коротких дистанций или небольших мощностей AC все еще остается более дешевым и простым решением. Однако с ростом масштабов проектов и развитием технологий, стоимость HVDC постепенно снижается, делая его все более конкурентоспособным даже для средних дистанций. Это лишь вопрос времени, когда его преимущества перевесят начальные затраты в подавляющем большинстве случаев.

2. Мультитерминальные системы и HVDC-гриды

Будущее HVDC, как я его вижу, лежит в развитии мультитерминальных систем и создании полноценных HVDC-гридов (сетей). Сегодня большинство HVDC-линий – это двухточечные соединения, то есть, энергия передается из одной точки в другую. Однако активно разрабатываются и уже внедряются системы, позволяющие подключать несколько точек к одной HVDC-линии, создавая своего рода “энергетические развязки”. Следующий шаг – это создание полноценных HVDC-гридов, где множество таких линий соединены между собой, формируя сложную, гибкую и устойчивую сеть постоянного тока. Это позволит еще более эффективно управлять потоками энергии, повысить надежность и интегрировать огромное количество возобновляемых источников. Это сложная инженерная задача, требующая новых подходов к защите и управлению, но, по моему глубокому убеждению, это именно то направление, куда движется мировая энергетика. Я с нетерпением жду момента, когда мы увидим такие “супергриды” в действии, ведь они обещают по-настоящему революционизировать наш подход к энергоснабжению.

В заключение

Итак, как я уже многократно убеждался на своем опыте, высоковольтный постоянный ток – это не просто техническое решение, а настоящий фундамент для энергетического будущего.

Он позволяет нам не только передавать энергию с минимальными потерями на тысячи километров, но и строить более устойчивые, гибкие и экологичные системы.

Я искренне верю, что именно HVDC станет ключевым элементом в создании единой глобальной энергосети, которая обеспечит надежное снабжение каждого уголка нашей планеты, стирая границы и открывая новые горизонты для развития.

Полезная информация, которую стоит знать

1. HVDC передача электроэнергии на дальние расстояния имеет в 2-3 раза меньшие потери по сравнению с традиционной AC передачей.

2. HVDC критически важен для интеграции крупных морских ветропарков и удаленных солнечных электростанций в общую сеть.

3. Именно HVDC позволяет соединять энергосистемы разных стран, даже если они работают на разных частотах или имеют свои особенности.

4. В отличие от AC, постоянный ток не подвержен скин-эффекту и не генерирует реактивную мощность, что упрощает проектирование и эксплуатацию линий.

5. Будущее за мультитерминальными HVDC-сетями, которые позволят создавать сложнейшие “энергетические автострады” для оптимального распределения энергии.

Ключевые моменты

Высоковольтная передача постоянного тока (HVDC) является оптимальным решением для сверхдальних дистанций благодаря значительно сниженным потерям и отсутствию проблем с реактивной мощностью и синхронизацией.

Она незаменима для интеграции возобновляемых источников энергии и создания межконтинентальных “суперсетей”, повышая стабильность и надежность энергоснабжения.

Несмотря на более высокую начальную стоимость, экономические и экологические выгоды HVDC проектов оправдывают инвестиции, делая эту технологию краеугольным камнем энергетического будущего.
